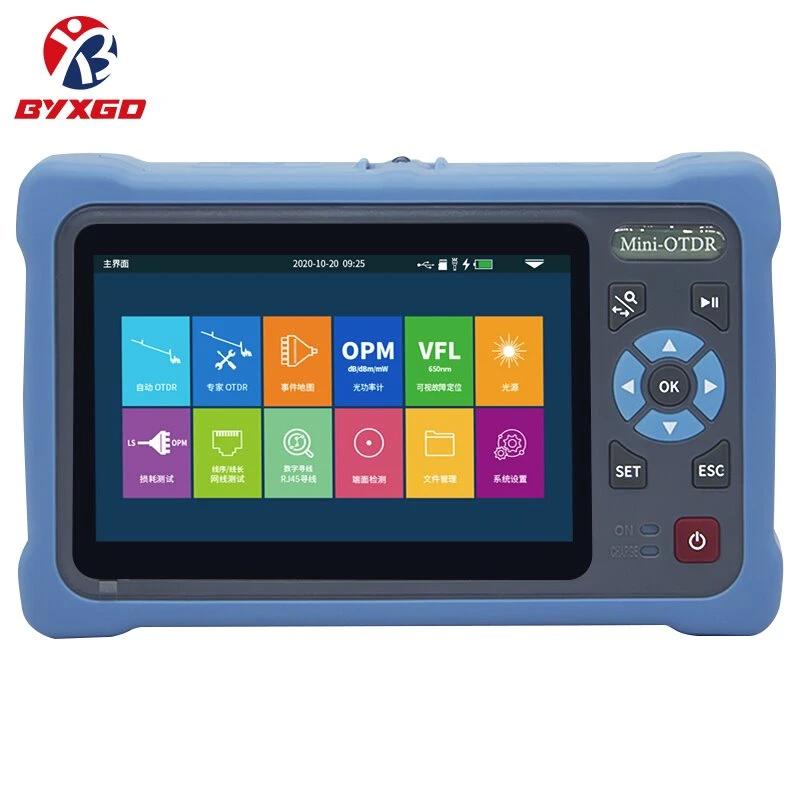

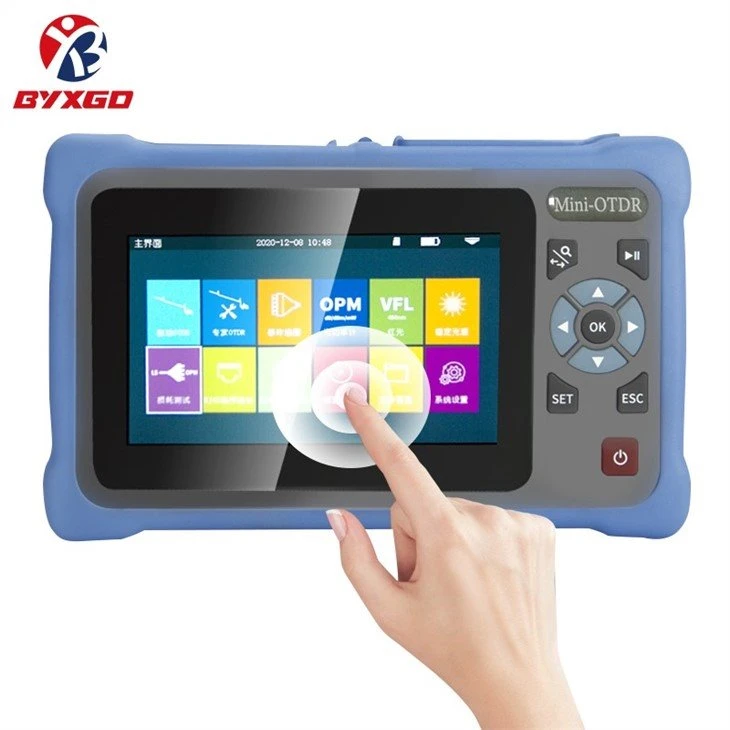

سلسلة NK4000 تعتمد OTDR على شاشة تعمل باللمس بالسعة 4. 3- بوصة. إنه يدمج 12 وظيفة ، مثل OTDR التلقائي ، و OTDR الخبير ، وخريطة الأحداث ، و OPM ، ومتعقب كابل RJ45 ، وإدارة الملفات "على مستوى الكمبيوتر" لتلبية متطلبات الاختبار المختلفة في مناسبات مختلفة.

تعتمد سلسلة NK4 000 OTDR على شاشة لمس سعوية مقاس 4. 3- بوصة. إنه يدمج 12 وظيفة ، مثل OTDR التلقائي ، و OTDR الخبير ، وخريطة الأحداث ، و OPM ، ومتعقب كابل RJ45 ، وإدارة الملفات "على مستوى الكمبيوتر" لتلبية متطلبات الاختبار المختلفة في مناسبات مختلفة. تتمتع OTDR بمدى ديناميكي أقصى يبلغ 26 ديسيبل ، وذاكرة 8 جيجا ، ويمكنها تخزين أكثر من 200000 منحنيات ؛ إنه مزود ببطارية ليثيوم بوليمر عالية الكثافة بسعة 4000 مللي أمبير في الساعة ، وإدارة ذكية لتوفير الطاقة ، وقياس الوقت لأكثر من 8 ساعات ، ودعم مصدر الطاقة وشحن بنك الطاقة.

منتجتخصيص

نموذج	NK4000D
الطول الموجي	1310 نانومتر / 1550 نانومتر ± 20 نانومتر
نوع الألياف	الألياف G.652 SM
النطاق الديناميكي	26 ديسيبل / 24 ديسيبل
منطقة الأحداث المكفوفين	2.5m
منطقة المكفوفين ATT	8m
نطاق الاختبار	500 م ~ 100 كم
عرض النبض	3ns ~ 20 لنا
دقة المدى	± 1 م بالإضافة إلى الفاصل الزمني لأخذ العينات بالإضافة إلى 0 .005 بالمائة بالإضافة إلى مسافة الاختبار）
دقة الخسارة	± 0. 2 ديسيبل / ديسيبل
نقاط أخذ العينات	16k~128k
قرار أخذ العينات	0.05m~8m
دقة الانعكاس	± 3 ديسيبل
مخزن البيانات	داخلي: أكبر من أو يساوي 600 ؛ خارجي: بطاقة TF
مستوى أمان الليزر	الدرجة Ⅱ المستوى
تنسيق الملف	تنسيق الملف القياسي SOR
موصل	FC / UPC （SC قابلة للتبديل ، ST）
OPM
نطاق الموجة	800 نانومتر ~ 1700 نانومتر
نوع الواجهة	وصلة عالمية FC / SC / ST
نطاق الاختبار	-50 ديسيبل ميلي واط- بالإضافة إلى 26 ديسيبل ميلي واط
ريبة	± 5 بالمائة
تحديد التردد	CW / 270/330/1 كيلو / 2 كيلو هرتز
الطول الموجي للمعايرة	850/980/1300/1310/1490/1550/1625/1650 نانومتر
LS
نوع LD	FP-LD
الطول الموجي الناتج	1550 نانومتر ± 20 نانومتر	1310 نانومتر / 1550 نانومتر ± 20 نانومتر
انتاج الطاقة	أكبر من أو يساوي -5 ديسيبل ميلي واط
تردد التحوير	270/330/1 كيلو / 2 كيلو هرتز
استقرار	CW ، ± 0. 5 ديسيبل / 15 دقيقة （الاختبار بعد 15 دقيقة من التسخين المسبق）
موصل	FC / UPC （SC قابلة للتبديل ، ST）

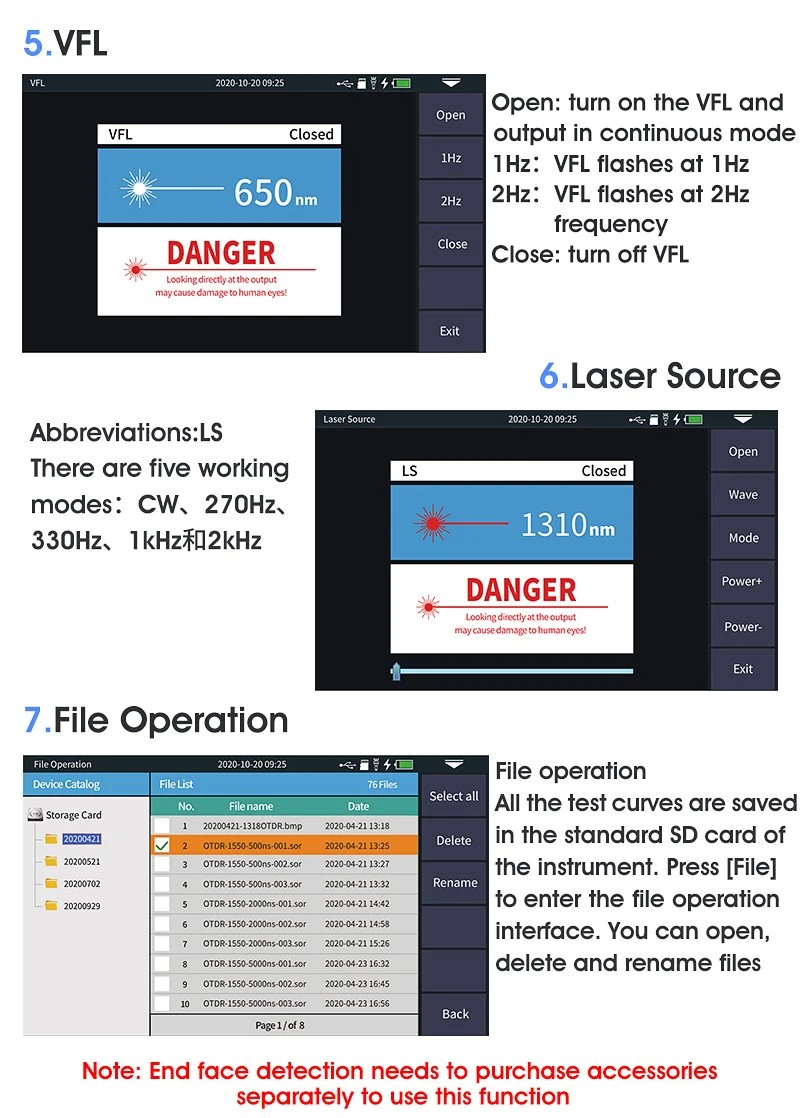

VFL
الطول الموجي للعمل	650 نانومتر ± 20 نانومتر
انتاج الطاقة	أكبر من أو يساوي 10 ميجاوات
الوضع	CW / 1 هرتز / 2 هرتز
موصل	FC / SC / ST
قياس طول الكابل RJ45
نطاق الاختبار	300m
معلمات أخرى
ديسبالي	4.3 بوصة LCD ملونة

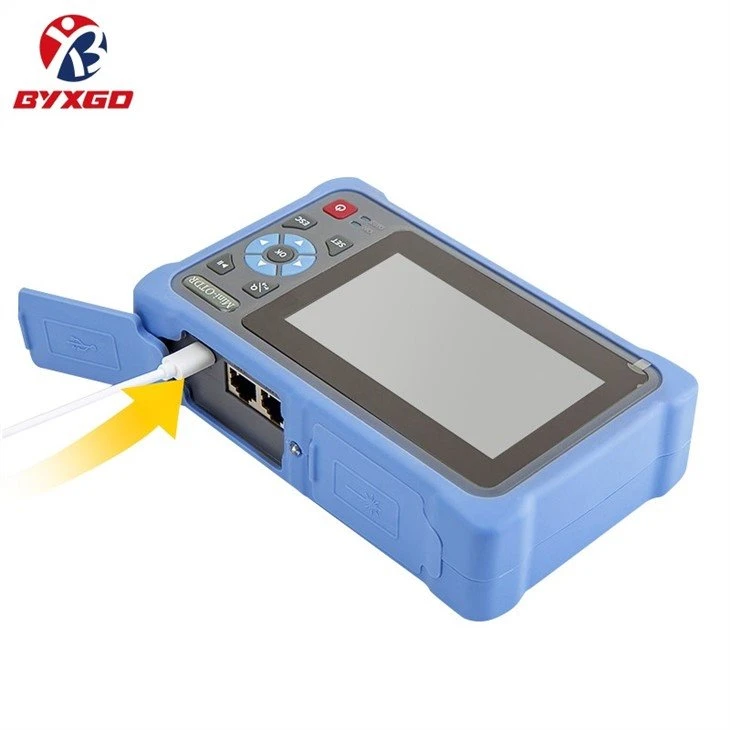

واجهة البيانات	USB مصغر
تخزين خارجي	بطاقة TF
مزود الطاقة	بطارية بوليمر ليثيوم: 3.7 فولت ، 4000 مللي أمبير محول الطاقة: 5VDC ، 2A
عمر البطارية	الاستعداد ＞ 20 ساعة ؛ وقت القياس ＞ 12 ساعة
درجة حرارة التشغيل	-10 درجة - زائد 50 درجة
درجة حرارة التخزين	-40 درجة - زائد 70 درجة
الرطوبة النسبية	0-95 ％ عدم التكثيف
وزن	أقل من أو يساوي 350 جم
البعد	173 مم × 82 مم × 37 مم

ميزة:

1) OTDR تلقائي

2) خبير OTDR
3) خريطة الحدث
4) مصدر الضوء البصري
5) عداد الطاقة الضوئية
6) محدد موقع الخطأ المرئي
7) تسلسل كابل إيثرنت RJ45
8) مسافة كابل إيثرنت
9) كابل إيثرنت المقتفي
10) ضوء LED

11) كشف الوجه النهائي

12) اختبار الفقد البصري

طلب

يتم استخدامه بشكل أساسي لقياس الطول والخسارة وجودة الاتصال لجميع أنواع الألياف والكابلات الضوئية ، ويمكن استخدامه على نطاق واسع في البناء الهندسي ، وصيانة الخط والاختبار ، وإصلاح الطوارئ ، وتطوير وإنتاج الألياف والكابلات الضوئية.
